特徴

• SoC/FPGA
  • Device: AMD Artix™ 7 XC7A50T-2CSG325I
  • Speedgrade: -2
  • Temperature Range: Industrial
  • Package: CSG325


• RAM/Storage
  • 16 MByte QSPI Boot Flash

• On Board
  • Differential MEMS oscillator for MGT clocking
  • MEMS oscillator for PL clocks
  • 1 x user LED (red)

• Interface

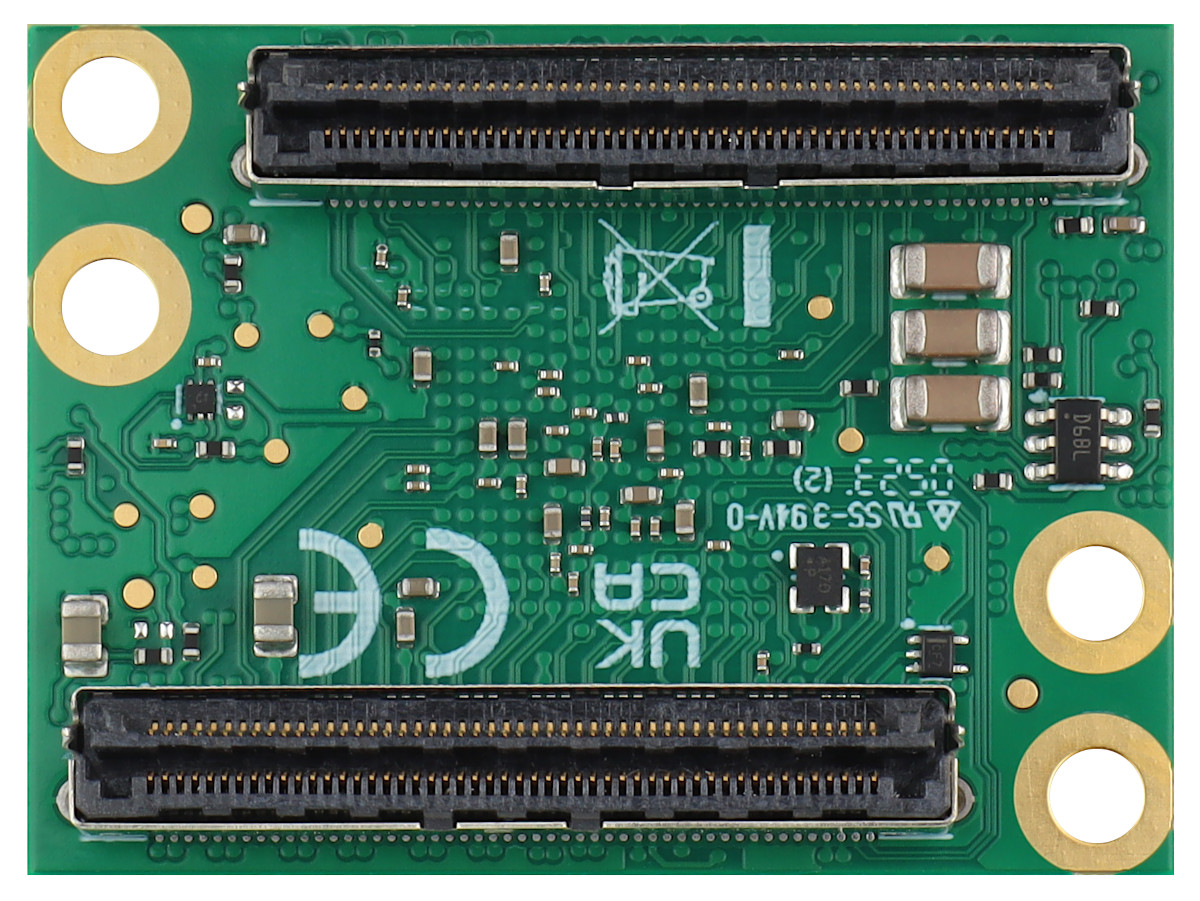

  • 2 x B2B Connector socket (Samtec LSHM):

    • IO: 138x SE / 68x DIFF
    • IO: QSPI
    • MGT: 4 x GTP and 1 x CLK


• Power
  • Single 3,3V power supply
  • On-Board High-efficiency DC-DC converters
  • Monitoring for all Voltage Rails

• Dimension
  • 3 x 4 cm



Other assembly options for cost or performance optimization plus high volume prices available on request.

納品物

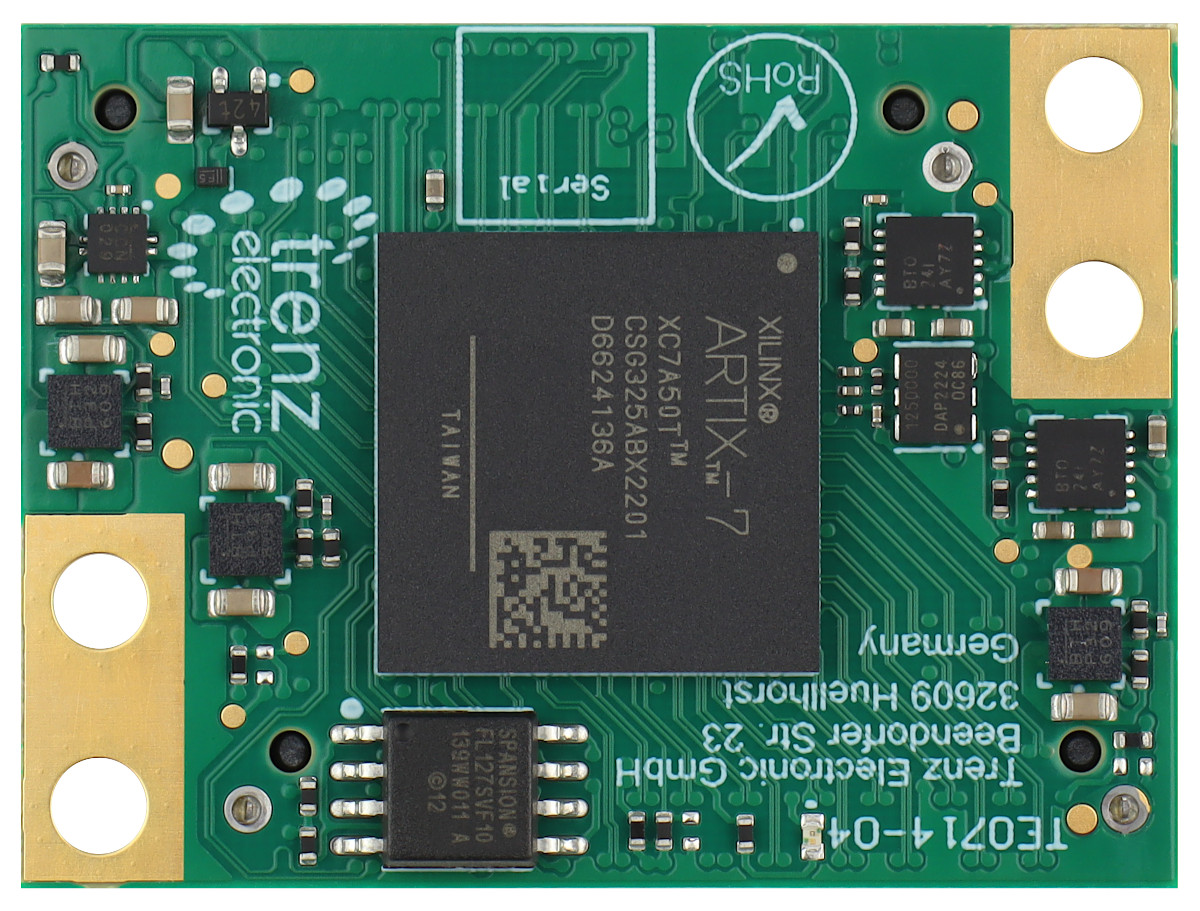

• 1 x TE0714-04-52I-B-B Trenz Electronic FPGA module with AMD Artix™ 7 50T

追加情報

• Manufacturer&lquot;s article number: TE0714-04-52I-B-B
• Trenz Electronic TE0714 Wiki
• Support Forum
