コインシデンス

ご案内

このWebサイトはCosmo-Zの古い情報サイトであり、
最新の仕様とは異なる情報が掲載されている可能性があります。

Cosmo-Zの最新の仕様や使用方法、開発方法については、
特設サイト https://cosmoz.jp/ に移動しました。

新しいサイトへお越しください。

コインシデンスの設定では、特定の信号が同時に発生するイベントを取得することが可能です。

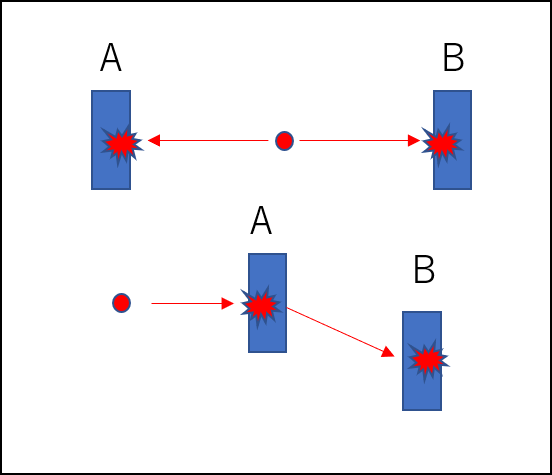

AとBのコインシデンス

AとBで同時に信号が検出されたイベントを取得します。複数の検出器で同時に発生するイベントを選択的に検出することができ、多様な場面への適用が可能です。

上図のデータ取得トリガの論理式：A & B

応用例

BG（宇宙線や散乱線）の除去（アクティブコリメーター）
陽電子放出核種の放出する消滅ガンマ線の検出
ガンマ線のコンプトン散乱イベントの検出、等

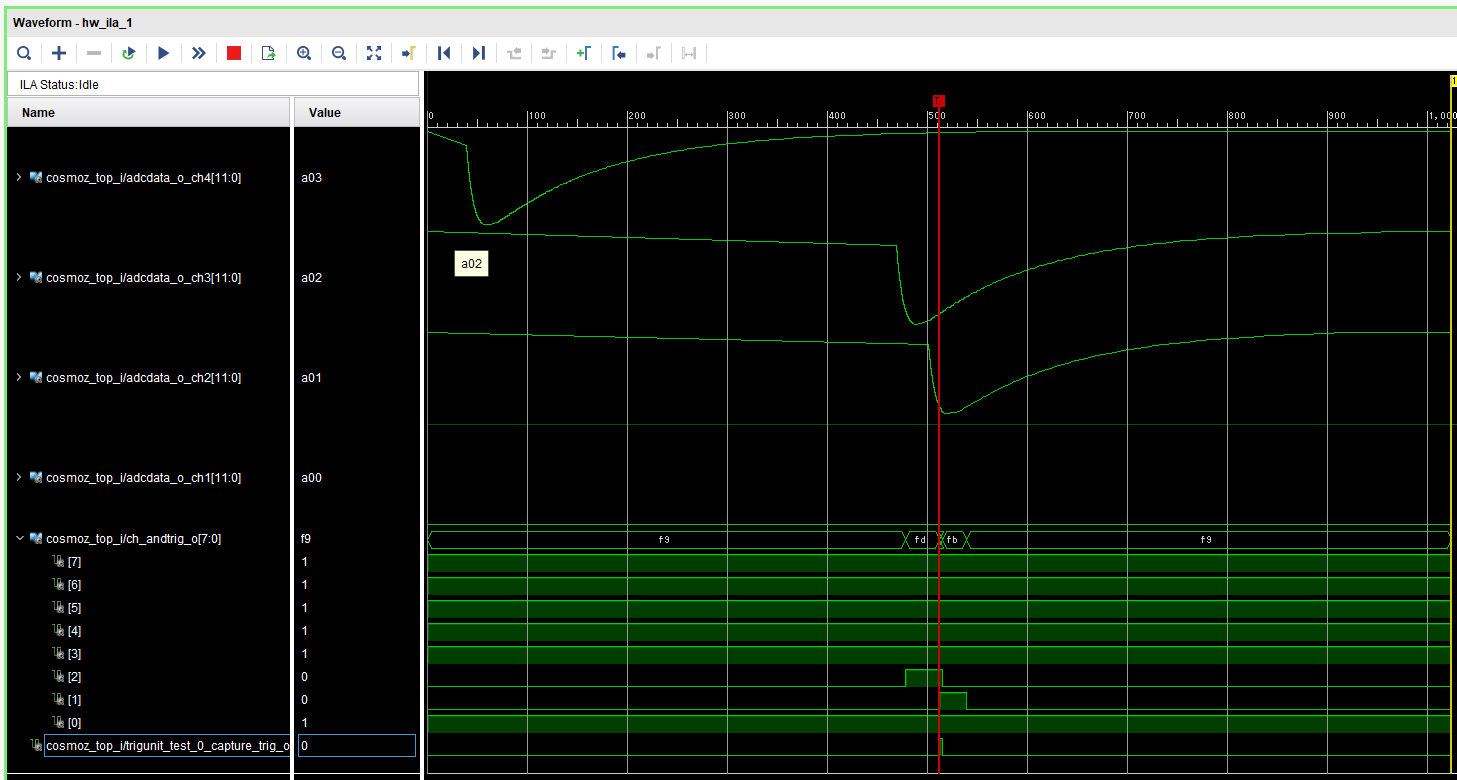

実測（例：立下り信号ch.2とch.3のコインシデンス）

　Ch.2<=L(2500), Ch.3<=L(2450), Others<=DC、AND
