周辺部品のピン番号
ユーザLED
ユーザLEDは、FPGAがHレベルを出力した際に点灯します。

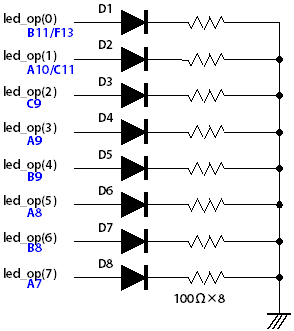

図2 LED端子の割り当て
TKDN-SP6-ESボードでは、下記のようにFPGAの端子に割り当てられています。
表1 TKDN-SP6-ESにおけるLEDの端子割り当て
|
部品番号 |
信号名 |
FPGAの |
| D1 | led_op(0) |
B11 |
| D2 |
led_op(1) |
A10 |
| D3 |
led_op(2) |
C9 |
| D4 |
led_op(3) |
A9 |
| D5 |
led_op(4) |
B9 |
| D6 |
led_op(5) |
A8 |
| D7 |
led_op(6) |
B8 |
| D8 |
led_op(7) |
A7 |
TKDN-SP6-16とTKDN-SP6-45ボードでは、下記のようにFPGAの端子に割り当てられています。
表2 TKDN-SP6-16/45におけるLEDの端子割り当て
|
部品番号 |
信号名 |
FPGAの |
| D1 |
led_op(0) |
F13 |
| D2 |
led_op(1) |
C11 |
| D3 |
led_op(2) |
C9 |
| D4 |
led_op(3) |
A9 |
| D5 |
led_op(4) |
B9 |
| D6 |
led_op(5) |
A8 |
| D7 |
led_op(6) |
B8 |
| D8 |
led_op(7) |
A7 |
プッシュスイッチ（青色）
プッシュスイッチは、押されたときにHレベルとなります。

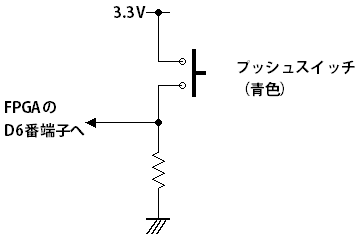

図3 プッシュスイッチ端子の割り当て
下記のようにFPGAのD6番端子に割り当てられています。
表3 TKDN-SP6-16/45におけるプッシュスイッチの端子割り当て
|
部品番号 |
信号名 |
FPGAの |
| SW1 | pushsw_ip |
D6 |
再コンフィギュレーション・ボタン（赤色）
再コンフィギュレーション・ボタンは、FPGAのPROG端子に接続されていて、このボタンが押されるとFPGAのコンフィギュレーションデータが消え、SPI ROMから再起動しようと試みます。
プッシュスイッチは、押されたときにHレベルとなります。
表4 再コンフィギュレーションボタンの端子割り当て
|
部品番号 |
信号名 |
FPGAの |
| SW2 | cfg_prog |
V2 |
水晶発振器
水晶発振器は、基板裏面に実装されています。周波数は50MHzで、100ppmまたは50ppmの精度です。
表5 水晶発振器の端子割り当て
|
部品番号 |
信号名 |
FPGAの |
| U10 | xtalclk_ip |
D11 |
外部JTAG端子
外部JTAG端子は、XILINXのPlatformUSBケーブルを接続する際に使用します。
本ボードではオンボードのUSB-JTAGがあるので、通常は使用しません。
その他、コンフィギュレーション制御用のDONEとPROGも出力されています。
表6 JTAGコネクタの端子割り当て
|
端子番号 |
信号名 |
機能 |
| CN1-1 | CFG_DONE |
コンフィギュレーションの完了を示します。 |
| CN1-2 | CFG_VCC |
コンフィギュレーションケーブル用の電源出力です。 |
| CN1-3 | FPGA_TMS |
JTAG信号です。 |
| CN1-4 | CFG_PROG |
コンフィギュレーションの再開を要求します。 |
| CN1-5 | FPGA_TCK |
JTAG信号です。 |
| CN1-6 | FPGA_TDO |
JTAG信号です。 |
| CN1-7 | GND |
コンフィギュレーションの完了を示します。 |
| CN1-8 | FPGA_TDI |
JTAG信号です。 |
SPI ROM用外部コネクタ
SPI ROM用外部コネクタは、XILINXのPlatformUSBケーブルを接続して、Direct SPIモードで使用する際に使用します。通常は使用しません。
