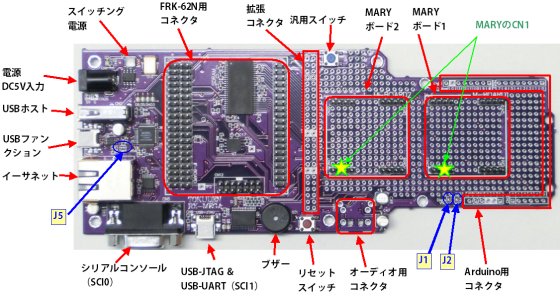

基板コネクタ説明
基板表面
基板裏面

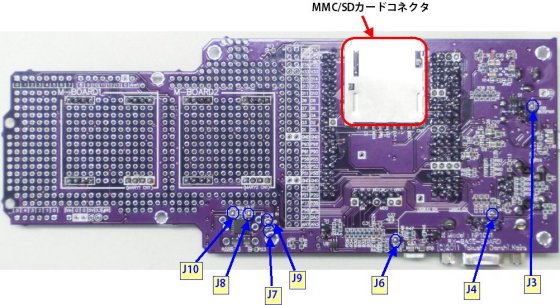

ジャンパの説明
|
J1 |
このジャンパをショートすると、Arduino のV50 に5V が供給されます。 |
|
J2 |
このジャンパをショートすると、Arduino のVIN に5V が供給されます。 |
|
J3 |
このジャンパをショートすると、USB コネクタ(CN3)から5V のバスパワーを受け取ります。 |
|
J4 |
このジャンパをショートすると、RS232C レベル変換ドライバの出力が有効になって、P21 の端子にRxD を送信します。P21 番ピンを汎用のI/O として使う場合にオープンにします。 |
|
J5 |
このジャンパをショートすると、USB 用電流供給スイッチのフラグ出力がCPU に接続されます。USB ホスト機能を使用する場合にはオープンにします。 |
|
J6 |
このジャンパをショートすると、オンボードの78K マイコンがJTAG モードで起動します。 |
|
J7 |
このジャンパをショートすると、AN4 の端子にL チャネルのオーディオ入力が接続されます。 |
|
J8 |
このジャンパをショートすると、DA1 の端子がOP アンプを介して、L チャネルのオーディオ出力へ接続されます。 |
|
J9 |
このジャンパをショートすると、AN0 の端子にR チャネルのオーディオ入力が接続されます。 |
|
J10 |
このジャンパをショートすると、DA0 の端子がOP アンプを介して、R チャネルのオーディオ出力へ接続されます。 |
Interface基板のジャンパについて
基板のジャンパは次のようにしてください。

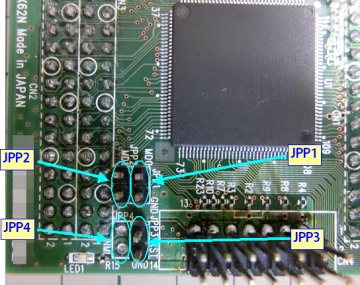

表面
JPP1・・・オープン。このジャンパをショートすると、MD0がLレベルになります。
JPP2・・・オープン。このジャンパをショートすると、MD1がLレベルになります。
JPP3・・・オープン。このジャンパをショートすると、nRSTがLレベルになります。
JPP4・・・オープン。このジャンパをショートすると、NMIがLレベルになります。

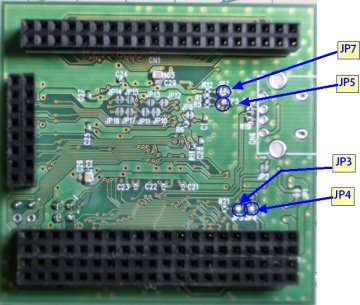

裏面
JP7・・・カット。このジャンパをカットすると、バウンダリスキャンが使えるようになります。
JP5・・・ショート。このジャンパをショートすると、JTAG-ICEが使えるようになります。
JP3・・・USBホストを使う場合はショート、USBファンクションを使う場合はカット
JP4・・・USBホストを使う場合はショート、USBファンクションを使う場合はカット
基板ピン配置対応表
基板上のコンポーネント
|
場所 |
名称 |
CPUポート名 |
CPUピン番号 |
RXduinoでのピン番号 |
| ボード上 | LED0 | P22 | 35 | PIN_LED0 |
| ボード上 | LED1 | P23 | 34 | PIN_LED1 |
| ボード上 | LED2 | P24 | 33 | PIN_LED2 |
| ボード上 | LED3 | P17 | 38 | PIN_LED3 |
| ボード上 | BUZZ | P17 | 38 | PIN_BUZZ |
| ボード上 | SW | P35/NMI | 24 | PIN_SW |
Arduinoコネクタ
|
場所 |
名称 |
CPUポート名 |
CPUピン番号 |
RXduinoでのピン番号 |
| CN22 | Digital 0 | P01/RxD6-A | 7 | 0 |
| CN22 | Digital 1 |
P00/TxD6-A |
8 | 1 |
| CN22 | Digital 2 | P07 | 144 | 2 |
| CN22 | Digital 3 | P60 | 117 | 3 |
| CN22 | Digital 4 | P90 | 131 | 4 |
| CN22 | Digital 5 | P91 | 129 | 5 |
| CN22 | Digital 6 | P92 | 128 | 6 |
| CN22 | Digital 7 | P93 | 127 | 7 |
| CN21 | Digital 8 |
P50/TxD2-B |
56 | 8 |
| CN21 | Digital 9 | P51 | 55 | 9 |
| CN21 | Digital 10 | PC4_SPI_CS0 | 66 | 10 |
| CN21 | Digital 11 | PC6_SPI_MOSI | 61 | 11 |
| CN21 | Digital 12 | PC7_SPI_MISO | 60 | 12 |
| CN21 | Digital 13 | PC5_SPI_CLK | 62 | 13 |
| CN24 | Analog 0 | AN0/P40 | 141 | 14 |
| CN24 | Analog 1 |
AN1/P41 |
139 | 15 |
| CN24 | Analog 2 |
AN2/P42 |
138 | 16 |
| CN24 | Analog 3 |
AN3/P43 |
137 | 17 |
| CN24 | Analog 4 |
AN4/P44 |
136 | 18 |
| CN24 | Analog 5 |
AN5/P45 |
135 | 19 |
MARYコネクタ1
|
場所 |
名称 |
CPUポート名 |
CPUピン番号 |
RXduinoでのピン番号 |
| CN13_4 | AD3 |
AN1/P41 |
139 | PIN_MARY1_AD3 |
| CN14_1 | AD5 |
AN5/P45 |
135 | PIN_MARY1_AD5 |
| CN14_2 | PIO1_7 |
P00/TxD6-A |
8 | PIN_MARY1_TXD |
| CN14_3 | PIO3_2 | P02/SCK6 | 6 |
PIN_MARY1_GP0 |
| CN14_4 | RXD | P01/RxD6-A | 7 | PIN_MARY1_RXD |
| CN15_1 | PIO1_8 | P90 | 131 | PIN_MARY1_GP1 |
| CN15_2 | SSEL | PC0_SPI_CS1 | 75 | PIN_MARY1_SSEL |
| CN15_3 | SCL | P12/SCL0 | 45 | PIN_MARY1_SCL |
| CN15_4 | SDA | P13/SDA0 | 44 | PIN_MARY1_SDA |
| CN16_1 | PIO1_9 | P91 | 129 | PIN_MARY1_GP2 |
| CN16_2 | SCK | PC5 | 62 | PIN_MARY1_SCK |
| CN16_3 | MISO | PC7 | 60 | PIN_MARY1_MISO |
| CN16_4 | MOSI | PC6 | 61 | PIN_MARY1_MOSI |
MARYコネクタ2
|
場所 |
名称 |
CPUポート名 |
CPUピン番号 |
RXduinoでのピン番号 |
| CN17_4 | AD3 |
AN2/P42 |
138 | PIN_MARY2_AD3 |
| CN18_1 | AD5 |
AN6/P46 |
134 | PIN_MARY2_AD5 |
| CN18_2 | PIO1_7 |
P50/TxD2-B |
56 | PIN_MARY2_TXD |
| CN18_3 | PIO3_2 | P51/SCK6 | 55 |
PIN_MARY2_GP0 |
| CN18_4 | RXD | P52/RxD2-B | 54 | PIN_MARY2_RXD |
| CN19_1 | PIO1_8 | P92 | 128 |
PIN_MARY2_GP1 |
| CN19_2 | SSEL | PC0_SPI_CS2 | 73 | PIN_MARY2_SSEL |
| CN19_3 | SCL | P12/SCL0 | 45 | PIN_MARY2_SCL |
| CN19_4 | SDA | P13/SDA0 | 44 | PIN_MARY2_SDA |
| CN20_1 | PIO1_9 | P93 | 127 |
PIN_MARY2_GP2 |
| CN20_2 | SCK | PC5 | 62 | PIN_MARY2_SCK |
| CN20_3 | MISO | PC7 | 60 | PIN_MARY2_MISO |
| CN20_4 | MOSI | PC6 | 61 | PIN_MARY2_MOSI |
プログラムの書き込み方法
本ボードにプログラムをダウンロードするには、大きく分けて以下の4通りの方法があります。
? FDTで内蔵フラッシュROMに書き込む
? Interface誌5月号に掲載されている「シリアル接続HEWモニタ」を使う
? JTAGデバッガ（E1またはMITOUJTAG）でダウンロードする
? シリアルモニタ経由でMOTファイル（Sレコードファイル）を送る
１．FDTで内蔵フラッシュROMに書き込む
FDTで内蔵フラッシュに書き込む際には、モードピンの変更が必要です。
Interface誌基板の上でJPP1にジャンパをしてもよいし、USB-UARTから「fdt」コマンドを送ることでもMD0端子をLレベルにすることができます。
２．Interface誌5月号に掲載されている「シリアル接続HEWモニタ」を使う
RX-MEGAボードは、Interface誌の付録基板を使います。したがって、Interface誌付録基板に対してライセンスされた「シリアル接続HEWモニタ」を使うことができます。
モニタ経由でプログラムをダウンロードしたり、デバッグできます。
その場合、RX-MEGAボードのCN4にUSBケーブルを接続してください。
３．JTAGデバッガ（E1またはMITOUJTAG）でダウンロードする
E1を使用する場合は、FRK-R62NのCN4に接続し、E1のマニュアルにしたがって操作してください。

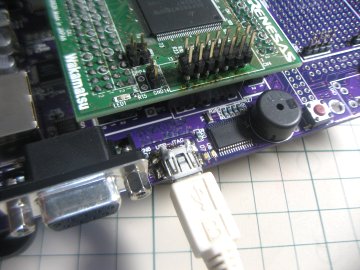

オンボードのUSB-JTAGを利用する場合は、USBコネクタ(CN6)とお使いのPCとをUSBケーブルで接続してください。デバイスドライバは製品CD-ROM内にあります。

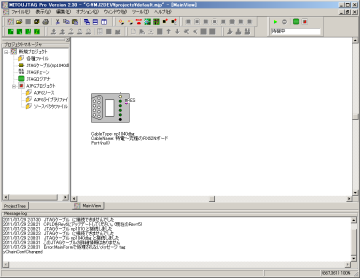

そして、MITOUJTAGを起動すると、RX62Nボード上のUSB-JTAGが検出されます。

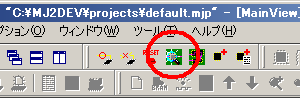

そして、MITOUJTAGのツールバーにある自動認識ボタンを押します。
デバイスが検出された旨が表示されるので、QFP144ピンのデバイスを選択します。

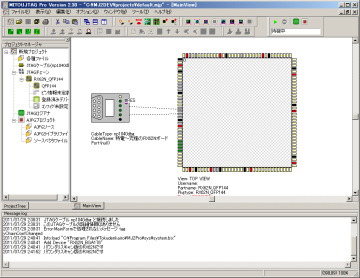

QFP144ピンのRX62Nデバイスが表示されます。

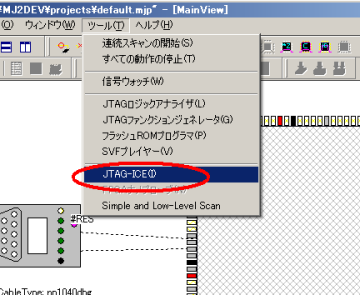

そうしたら、ツールメニューの中からJTAG ICEを選択して起動します。

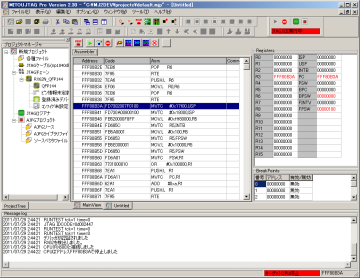

JTAG ICEが起動し、現在のプログラムカウンタの値でCPUが停止します。
ダウンロードボタンを押します。

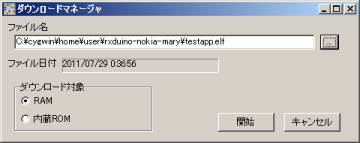

ダイアログが開くので、ダウンロードしたいファイルを選択し、ROMかRAMかを選んで、開始ボタンを押します。

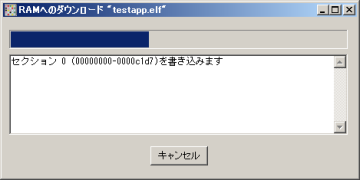

書き込みが開始します。

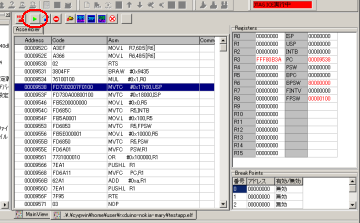

書き込みが完了したら、▲ボタンを押して、プログラムを実行します。
４．シリアルモニタ経由でMOTファイルを送る
シリアルポートから書き込むには、あらかじめROMにシリアルモニタを書き込んでおき、シリアルポート経由でMOTファイル(Sレコード)を送信して行います。
以上の各種の方法の特徴をまとめます
|
書き込み方法 |
使用するツール |
メリット |
デメリット |
|
内蔵フラッシュ |
ルネサスFDT USB |
大規模なプログラムを高速で書き込める |
ジャンパの切り替えが面倒 |
|
JTAG(外部) |
MITOUJTAG |
ユーザリソースを使用しない そこそこ高速 |
ROMへの書き込みができない |
|
JTAG(オンボード) |
MITOUJTAG |
ユーザリソースを使用しない 手軽 |
遅い(毎秒1KB程度) |
|
シリアル(外部) |
シリアルモニタ |
非常に手軽 |
|
