コインシデンス＋ベトー
ご案内
このWebサイトはCosmo-Zの古い情報サイトであり、
最新の仕様とは異なる情報が掲載されている可能性があります。
Cosmo-Zの最新の仕様や使用方法、開発方法については、
特設サイト https://cosmoz.jp/ に移動しました。
新しいサイトへお越しください。
コインシデンス＋ベトーの設定では、特定の信号が同時に発生し、かつ別の信号が発生しないイベントを取得することが可能です。

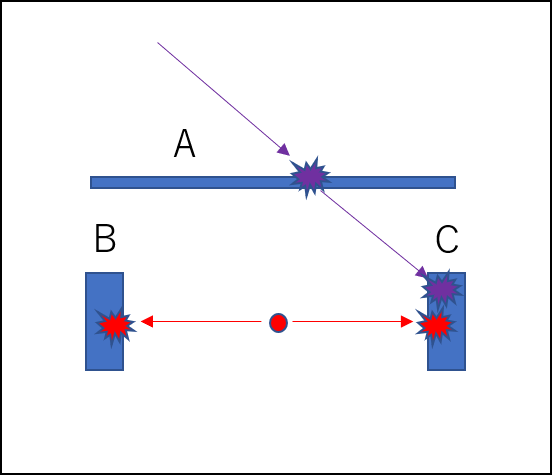

AとBのコインシデンスに対するCのベトー
BとCで同時に信号が検出され、かつAで信号が検出されないイベントを取得します。ある検出器をアクティブコリメータとして利用してBGを除去しつつ、かつコインシデンスイベントを取得したいときなどに使用できます。
上図のデータ取得トリガの論理式：
(not A) & B & C
応用例
- BG（宇宙線や散乱線）の除去（アクティブコリメーター）
- 陽電子放出核種の放出する消滅ガンマ線の検出
- コンプトン散乱イベントの抽出、等

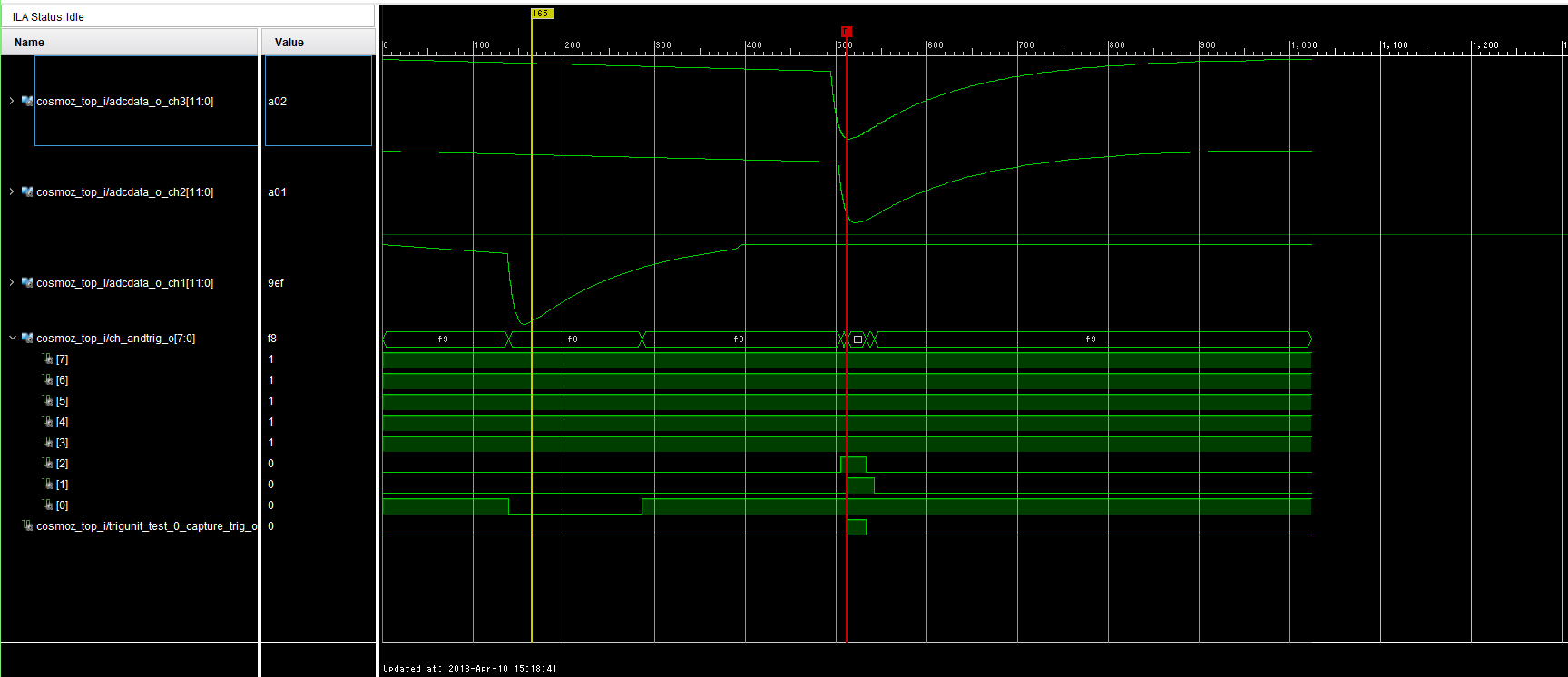

実測（例：立下り信号ch.2とch.3のコインシデンスに対するch.1のベトー）
Ch.1<=U(2555), Ch.2<=L(2500), Ch.3<=L(2450) Others<=DC、AND
